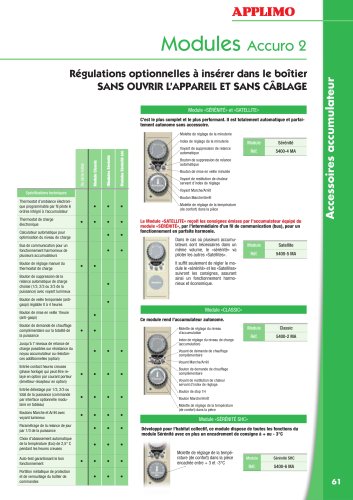

CATALOGUE - 60 / 98 Pages

Accessoires accumulateur
61
Module «SÉRÉNITÉ» et «SATELLITE»
Molette de réglage de la minuterie
Index de réglage de la minuterie
Voyant de suppression de relance
automatique
Bouton de suppression de relance
automatique
Bouton de mise en veille minutée
Voyant de restitution de chaleur
servant d’index de réglage
Voyant Marche/Arrêt
Bouton Marche/Arrêt
Molette de réglage de la température
(de confort) dans la pièce
C’est le plus complet et le plus performant. Il est totalement automatique et parfaitement
autonome sans accessoire.
Module «CLASSIC»
Ce module rend l’accumulateur autonome.
Le module «SATELLITE» reçoit les consignes émises par l’accumulateur équipé du
module «SÉrÉNITÉ», par l’intermédiaire d’un fil de communication (bus), pour un
fonctionnement en parfaite harmonie.
Dans le cas où plusieurs accumulateurs
sont nécessaires dans un
même volume, le «sérénité» va
piloter les autres «Satellites».
Il suffit seulement de régler le module
le «sérénité» et les «Satellites»
suivront les consignes, assurant
ainsi un fonctionnement harmonieux
et économique.
Module Satellite
Réf. 5400-5 MA
Module Sérénité
Réf. 5400-4 MA
Module Classic
Réf. 5400-2 MA
Molette de réglage du niveau
d’accumulation
Index de réglage du niveau de charge
(accumulation)
Voyant de demande de chauffage
complémentaire
Voyant Marche/Arrêt
Bouton de demande de chauffage
complémentaire
Voyant de restitution de chaleur
servant d’index de réglage
Bouton de stop 1H
Bouton Marche/Arrêt
Molette de réglage de la température
(de confort) dans la pièce
Module «SÉRÉNITÉ SHC»
Développé pour l’habitat collectif, ce module dispose de toutes les fonctions du
module Sérénité avec en plus un encadrement de consigne à + ou - 3°C
Molette de réglage de la température
(de confort) dans la pièce
encadrée entre + 3 et -3°C
Module Sérénité SHC
Réf. 5400-6 MA
Spécifications techniques
Thermostat d’ambiance électronique
programmable par fil pilote 6
ordres intégré à l’accumulateur
• • •
Thermostat de charge
électronique • • • •
Calculateur automatique pour
optimisation du niveau de charge • •
Bus de communication pour un
fonctionnement harmonieux de
plusieurs accumulateurs
• •
Bouton de réglage manuel du
thermostat de charge • •
Bouton de suppression de la
relance automatique de charge
choisie (1/3, 2/3 ou 3/3 de la
puissance) avec voyant lumineux

Bouton de veille temporisée (antigaspi)
réglable 0 à 4 heures •
Bouton de mise en veille 1heure
(anti-gaspi) •
Bouton de demande de chauffage
complémentaire sur la totalité de
la puissance
• •
Jusqu’à 7 niveaux de relance de
charge possibles sur résistance du
noyau accumulateur ou résistances
additionnelles (option)
• • •
Entrée contact heures creuses
(phase horloge) qui peut être relayé
en option par courant porteur
(émetteur-récepteur en option)
• • • •
Entrée délestage par 1/3, 2/3 ou
total de la puissance (commande
par interface optionnelle modulaire
en tableau)
• • • •
Boutons Marche et Arrêt avec
voyant lumineux • • • •
Paramétrage de la relance de jour
par 1/3 de la puissance • • •
Choix d’abaissement automatique
de la température (Eco) de 2,5° C
pendant les heures creuses
• • •
Auto-test garantissant le bon
fonctionnement • • • •
Portillon métallique de protection
et de verrouillage du boîtier de
commandes
• • •
De série Initial
Module Classic
IModules Sérénité
Modules Sérénité SHC
régulations optionnelles à insérer dans le boîtier
saNs OuvrIr L’aPPareIL eT saNs CÂbLaGe
Modules Accuro 2
