Luminaire LED ACTiLine4388A
4Pages

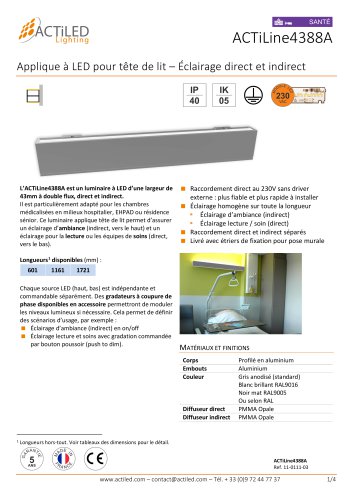

ACTiLine4388A Applique à LED pour tête de lit – Éclairage direct et indirect IP 40 L’ACTiLine4388A est un luminaire à LED d’une largeur de 43mm à double flux, direct et indirect. Il est particulièrement adapté pour les chambres médicalisées en milieux hospitalier, EHPAD ou résidence sénior. Ce luminaire applique tête de lit permet d’assurer un éclairage d’ambiance (indirect, vers le haut) et un éclairage pour la lecture ou les équipes de soins (direct, vers le bas).  Raccordement direct au 230V sans driver externe : plus fiable et plus rapide à installer  Éclairage homogène sur toute la longueur  Éclairage d’ambiance (indirect)  Éclairage lecture / soin (direct)  Raccordement direct et indirect séparés  Livré avec étriers de fixation pour pose murale Chaque source LED (haut, bas) est indépendante et commandable séparément. Des gradateurs à coupure de phase disponibles en accessoire permettront de moduler les niveaux lumineux si nécessaire. Cela permet de définir des scénarios d’usage, par exemple :  Éclairage d’ambiance (indirect) en on/off  Éclairage lecture et soins avec gradation commandée par bouton poussoir (push to dim). MATÉRIAUX ET FINITIONS Corps Embouts Couleur Diffuseur direct Diffuseur indirect Profilé en aluminium Aluminium Gris anodisé (standard) Blanc brillant RAL9016 Noir mat RAL9005 Ou selon RAL PMMA Opale PMMA Opale Longueurs hors-tout. Voir tableaux des dimensions pour le détail. ACTiLine4388A Ref. 11-0111-03

CARACTÉRISTIQUES ÉLECTRIQUES Puissance électrique Alimentation Classe électrique Mise sous tension Gradation Facteur de puissance AUTRES CARACTÉRISTIQUES Résistance au fil incandescent Classement au feu Conformité Température de fonctionnement Direct : 20 W/m Indirect : 33 W/m 230V +/-10%, 50/60 Hz Classe I Pas de courant d’appel Par coupure de phase 0,98 CARACTÉRISTIQUES PHOTOMÉTRIQUES Flux lumineux 2 IRC Temp. de couleur MacAdam Durée de vie Risque photobiologique DISTRIBUTION PHOTOMÉTRIQUE Les fichiers LDT sont disponibles pour chaque source. 90° CALCUL DES FLUX LUMINEUX  Flux du...

Caractéristiques mécaniques Références Largeur Hauteur Longueur Chaque luminaire est livré avec 2 étriers de fixation murale et leur vis de fixation au profilé. L'étrier positionne le luminaire à 10 mm du mur. Câble regroupant les branchements de chaque source LED sortant sur le côté au centre du profilé. Section : 5G 0,75mm2, longueur = 1 m (standard) ou personnalisée (option). • Fixation murale avec deux étriers fournis à viser au mur. • Raccordement électrique de chaque source aux interrupteurs, et/ou gradateurs. • Fixation du luminaire sur les étriers au niveau de la rainure latérale...

A Applique ^840 4000K ^PMO PMMA Opale Pose T° de couleur Direct Options OPTIONS DISPONIBLES Code Références Code 9016 Profilé Blanc Brillant (RAL9016) Lx Câble personnalisé : longueur x en mètre xxxx Profilé couleur RAL spécifique Profilé Gris anodisé naturel, pose suspendu, Longueur 1160mm, 4000K, puissance 64W (24W direct et 40W indirect), diffuseur direct et indirect PMMA Opale, câbles 1m sortie coté.
