Ce document technique présente les spécifications, les normes et les recommandations pour la gamme de tôles métalliques RELIEF, fabriquées en France. Il inclut des informations sur les modèles déposés, les garanties, et les caractéristiques techniques des produits.
Les tôles sont fabriquées en acier S280 GD + Z avec un prélaquage polyester 35µ THD conforme à la norme NF P 34-301. Elles sont disponibles en différentes épaisseurs, avec un poids de 7,58 kg/m² pour une épaisseur de 0,75 mm. Les longueurs varient de 1300 mm à 7300 mm.
Les produits respectent les normes NF P 34-503 pour les essais de flexion et NF EN 14782:2006 pour les tôles non structurelles. La validation sismique est assurée par le rapport d'étude DCC / CLC_12_229_1 du CSTB. Les recommandations professionnelles RAGE pour la mise en œuvre des bardages métalliques sont suivies.
Les tableaux des charges admissibles en daN/m² sont fournis pour différentes portées d'utilisation, avec des critères de flèche limite de 1/200ème selon les recommandations RAGE. Les calculs sont effectués selon l'Eurocode III Partie 1.3.
La pose traditionnelle est recommandée, et les produits ne sont pas destinés à recevoir des dispositifs d'ancrages EPI selon la norme EN 795 ou ligne de vie.
Les fichiers DWG, BIM, et SketchUp sont disponibles en téléchargement sur le site pour faciliter l'intégration dans les projets de construction.
Extraits du catalogue

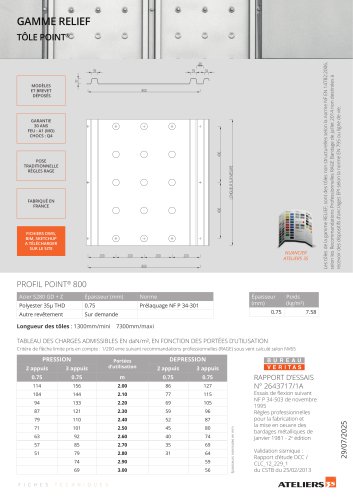

MODÈLES ET BREVET DÉPOSÉS TRADITIONNELLE RÈGLES RAGE FICHIERS DWG, BIM, SKETCHUP A TÉLÉCHARGER SUR LE SITE FICHES TECHNIQUES Essais de flexion suivant NF P 34-503 de novembre 1995 Règles professionnelles pour la fabrication et la mise en oeuvre des bardages métalliques de fl Janvier 1981 - 2e édition
Ouvrir le catalogue en page 1
MODÈLES ET BREVET DÉPOSÉS TRADITIONNELLE RÈGLES RAGE FICHIERS DWG, BIM, SKETCHUP A TÉLÉCHARGER SUR LE SITE PROFIL PERSIENNE® 800 Acier S280 GD + Z Longueur des tôles : 1300mm/mini 7300mm/maxi TABLEAU DES CHARGES ADMISSIBLES EN daN/m2, EN FONCTION DES PORTÉES D'UTILISATION Critère de flèche limite pris en compte : 1/200 eme suivant recommandations professionnelles (RAGE) sous vent calculé selon NV65 FICHES TECHNIQUES Essais de flexion suivant NF P 34-503 de novembre 1995 Règles professionnelles pour la fabrication et la mise en oeuvre des bardages métalliques de fl Janvier 1981 - 2e édition
Ouvrir le catalogue en page 2
MODÈLES ET BREVET DÉPOSÉS TRADITIONNELLE RÈGLES RAGE FICHIERS DWG, BIM, SKETCHUP A TÉLÉCHARGER SUR LE SITE PROFIL VEGETAL® 800 Acier S280 GD + Z TABLEAU DES CHARGES ADMISSIBLES EN daN/m2, EN FONCTION DES PORTÉES D'UTILISATION Critère de flèche limite pris en compte : 1/200 eme suivant recommandations professionnelles (RAGE) sous vent calculé selon NV65 RAPPORT D'ESSAIS N° 2643717/1A Essais de flexion suivant NF P 34-503 de novembre 1995 Règles professionnelles pour la fabrication et la mise en oeuvre des bardages métalliques de Janvier 1981 - 2e édition Validation sismique : Rapport d'étude DCC...
Ouvrir le catalogue en page 3
TOLE ROCHER® MODÈLES ET BREVET DÉPOSÉS TRADITIONNELLE RÈGLES RAGE FICHIERS DWG, BIM, SKETCHUP A TÉLÉCHARGER SUR LE SITE PROFIL ROCHER® 800 Épaisseur FICHES TECHNIQUES RAPPORT D'ESSAIS N° 2643717/1A Essais de flexion suivant NF P 34-503 de novembre 1995 Règles professionnelles pour la fabrication et la mise en oeuvre des bardages métalliques de fl Janvier 1981 - 2e édition
Ouvrir le catalogue en page 4
MODÈLES ET BREVET DÉPOSÉS TRADITIONNELLE RÈGLES RAGE FICHIERS DWG, BIM, SKETCHUP A TÉLÉCHARGER SUR LE SITE PROFIL NANO® 710 Matière Validation sismique : Rapport d'étude DCC / CLC_12_229_1 du CSTB du 25/02/2013 FICHES TECHNIQUES Revêtement Norme Galva Découvrez les couleurs disponibles dans le NUANCIER
Ouvrir le catalogue en page 5
TABLEAU DES CHARGES ADMISSIBLES EN daN/m2, EN FONCTION DES PORTEES D'UTILISATION Critère de flèche limite pris en compte : 1/150 eme suivant recommandations professionnelles (RAGE) sous vent calculé selon NF EN 1991-1-4 Calculs selon l'Eurocode III Partie 1.3 VALEURS DE CALCULS FICHES TECHNIQUES
Ouvrir le catalogue en page 6
GAMME RELIEFCOUVERTURE NANO 621® NANO CONCEPT MODÈLES ET BREVET DÉPOSÉS FICHIERS DWG, BIM, SKETCHUP A TÉLÉCHARGER SUR LE SITE Découvrez les couleurs disponibles dans le NUANCIER PROFIL COUVERTURE NANO® C 621 Matière TABLEAUX DE PORTÉE EUROCODES FICHES TECHNIQUES ATELIERS
