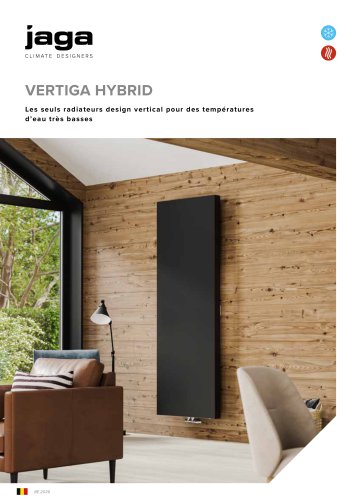

VERTIGA HYBRID Les s e u l s r ad ia te ur s de s ign ve r tical po u r des t emp ératu res d ’ea u t r è s b as s e s

File title

Commande: Jaga BMS (0-10V In) réglage 8 Commande: Réglage Jaga a 3 positions 8 Quel système de commande Jaga choisir ? 9 Exemples de schémas d’installation électrique 12 Directive pour limiter les bruits d’écoulement 16 Point de rosée de l’air en fonction de la température et l’humidité de l’air à la pression atmosphérique de 1013hPa 18 CLIMATE DESIGNERS

CHAUFFAGE OU CHAUFFAGE + LIGHT COOLING : LE RADIATEUR À POMPE À CHALEUR IDÉAL Les nouvelles installations écologiques ont besoin d’un meilleur système d’émission pour un rendement optimal. Il doit fournir une chaleur agréable a faible température d’eau et une fraîcheur suffisante en cas de rafraîchissement sans condensation. Les radiateurs Jaga Hybrid comprennent le tout nouveau système DBH. DB signifie Dynamic Boost afin d’augmenter sensiblement la capacité du radiateur. Le H de Hybrid réfère a un double fonctionnement : chauffage et Jaga Light Cooling. - chauffage a la température d’eau la...

VERTIGA HYBRID ARRIVÉE D’AIR PENCIL-PROOF au-dessus et en-dessous CASSETTE TOTALEMENT PRÉ-MONTÉE PURGEUR ACTIVATEURS SILENCIEUX sonore pour fonctionnement silencieux avec indication LED sur le côté de l’appareil Vertiga Hybrid passe automatiquement du chauffage au light cooling SYSTÈME PRÉPERFORÉ pour le raccordement électrique ALIMENTATION ET COMMANDE 12 VOLTS (JDPC.002) DES GRILLES DESIGN VERTICALES cachées dirigent l’air chaud sur toute la hauteur de la pièce 2 ÉCHANGEURS DE CHALEUR LOW-H2O ANTICORROSION en cuivre et aluminium

- Réglage Jaga à 3 positions: D05 ■ Type Longueur Hauteur - panneau frontal facile a accrocher - cassette murale totalement pré-montée avec grilles de soufflage verticales à gauche et à droite - Orifices d’aspiration ‘pencil proof’ en haut et en bas - système préperforé pour le raccordement électrique - raccordement hydraulique centré MM - couleur blanc signalisation RAL 9016 (133), laque soft touch, aspect satin, finement structurée - gris sablé (001), laque métallique fine structure - off-black (145), laque satinée soft touch légèrement structurée voir carte de couleurs Jaga raccordement universel...

RACCORDEMENT HYDRONIQUE Vanne Multi-H (vers le mur ou vers le sol) régulation de débit indépendante de la indiquer code raccords de serrage Raccords bicônes 3/4» Eurocone TUBE METALIQUE DE PRÉCISION SYNTHETIQUE OU MULTICOUCHES PER/ALU CLIMATE DESIGNERS Chauffer * I indiquer code raccords de serrage I indiquercode raccords de serrage TUBE MÉTALIQUE DE PRÉCISION CODE Tuyau 0 SYNTHÉTIQUE CODE Tuyau 0 TUYAU EN ACIER CODE Tuyau 0 501 M24 x 1/2”

VERTIGA HYBRID RACCORDEMENT ELECTRIQUE COMMANDES JAGA TYPE Jaga BMS (0-10V In) réglage (D03) Réglage Jaga à 3 positions (D05) FONCTION TABLEAU DE COMMANDE - TUBE CAPTEUR DE CAPTEUR DEIUBE TEMPÉRATURE D'EAU TEMPÉRATURE DE L'AIR ✓ ✓ - - En cas de demande de chaleur ou de froid, un système BMS/domotique ou un thermostat JAGA ouvre la vanne thermoélectrique. - En cas de demande de chaleur ou de froid, un système BMS/domotique ou un thermostat JAGA envoie un signal 0-10VDC. Le ventilateur fonctionne proportionnellement au signal 0-10VDC. REGLAGE JAGA BMS 0-10V - En cas de demande de chaleur ou de...

Contrôle de la température ambiante hors appareil Les ventilateurs se mettent en marche automatiquement lorsque la commande externe envoie de l’eau chaude/froide dans le radiateur. Signal 0-10V pour la commande du ventilateur disponible à partir de - Thermostat d’ambiance (Jaga) avec signal 0-10V vers l’appareil - domotique disponible avec un signal 0-10V vers l’appareil - thermostat d’ambiance ( Aucun -Jaga) - contrôle de zone avec régulation de la température ambiante - contrôle de la chaudière ou de la pompe a chaleur avec régulation de la température ambiante - domotique avec contrôle de...

35/30 45/40 50/45 55/45 75/65 Watts Watts Watts Watts Watts Emissions mesurées selon EN16430 *Mesure du son selon la norme ISO 3741:2010, à 2 m de l’appareil et avec une atténuation ambiante assumée du niveau sonore de 8 dB(A) / volume du local 100 m3 / temps de réverbération 0.5 sec. Remplir code de couleur Entrer le code de contrôle Vertiga Hybrid

VERTIGA HYBRID contact libre de potentiel entrée contact carte magnétique ALIMENTATION tension d'alimentation PUISSANCE / TENSION D'ENTRÉE vanne 24V DC contact entrée contact fenêtre ventilateur (0 - 10 V DC) régulateur de vitesse manuel 3 positions mode auto DOMAINES D'APPLICATION Bitube manuel (H/C) automatique (H/C) contrôle de la température de l'eau nécessaire 4-tubes DIMENSIONS pour montage mural pour encastrement mural FONCTION display LCD avec rétroéclairage écran tactile LCD avec rétro-éclairage degré de protection IP20 capteur d'humidité FONCTIONS fuseaux horaires programmables commande...

VERTIGA HYBRID EXEMPLES DE SCHÉMAS D’INSTALLATION ÉLECTRIQUE Jaga facilite votre processus d’installation avec ces schémas types pour les réglages de thermostat ou domotiques. Coordonner parfaitement l’alimentation électrique, l’assemblage de la vanne thermostatique, les commandes, le système de tuyauterie, la surveillance de la température et le nombre d’appareils par zone. Vous trouverez ici les combinaisons les plus courantes. D’autres variantes sont disponibles via [email protected]. 1. ALIMENTATION Option 1: alimentation intégrée (à l’intérieur de l’appareil) 4. HYDRONIQUE Option 1: système bi-tube...
